En los sistemas de almacenamiento de energía fotovoltaica, las baterías de litio no pueden cargarse directamente mediante paneles solares, la red o generadores porque estas fuentes de energía suelen proporcionar voltaje y corriente fluctuantes que pueden no ser adecuados para la carga de la batería. He aquí por qué:
Problemas de coincidencia de voltaje y corriente
Paneles solares: Los paneles solares producen CC (corriente continua) que fluctúa con la intensidad de la luz solar, la temperatura y las características del panel. Esto dificulta hacer coincidir las variaciones de voltaje y corriente con las necesidades de carga específicas de las baterías de litio, lo que podría provocar una sobrecarga, una carga insuficiente o daños a la batería. Por lo tanto, los paneles solares requieren un controlador de carga o inversor para regular el voltaje y la corriente para la carga de la batería.
La red: La red suministra CA (corriente alterna), mientras que las baterías de litio normalmente requieren CC. Conectar directamente la red a una batería podría provocar ineficiencia o daños. Para solucionar esto, se utilizan inversores que convierten CA en CC, permitiendo una carga adecuada de la batería.
Generadores: al igual que la red, los generadores también producen CA, que puede fluctuar, especialmente con cargas cambiantes. Por lo tanto, los generadores deben estar equipados con un rectificador para convertir la CA en CC estable antes de cargar una batería de litio.
La necesidad de gestionar la carga
Proceso de carga: Las baterías de litio requieren protocolos de carga precisos, incluidos los métodos de carga de corriente constante (CC) y voltaje constante (CV), para garantizar la seguridad y la longevidad. La sobrecarga, el sobrecalentamiento o la carga insuficiente podrían provocar daños a la batería.
Controladores de carga: estos dispositivos garantizan que la corriente y el voltaje de carga se mantengan dentro de límites seguros, evitando la sobrecarga o descarga profunda y extendiendo la vida útil de la batería.
Sistemas de administración de baterías (BMS): el BMS monitorea el estado de la batería, incluido el voltaje, la temperatura y el estado de carga (SOC), garantizando que la batería funcione de manera segura y eficiente durante la carga.
Preocupaciones de seguridad La conexión directa de paneles solares, la red o generadores a baterías de litio puede generar varios riesgos de seguridad:
Sobrecarga: La corriente o el voltaje excesivos podrían dañar la estructura interna de la batería, provocando potencialmente incendios o explosiones.
Descarga profunda: una corriente de carga insuficiente podría provocar una carga insuficiente, lo que puede acortar la vida útil de la batería.
Daños a la batería: Sin una regulación adecuada de voltaje y corriente, la estructura química de la batería podría verse comprometida, provocando una falla total.
Eficiencia y estabilidad Los equipos de carga especializados, como inversores, controladores de carga y BMS, no solo protegen la batería sino que también mejoran la eficiencia de la carga. Estos dispositivos garantizan que la energía generada por los paneles solares se almacene de manera eficiente en la batería.
MPPT (Seguimiento del Punto de Máxima Potencia): Esta tecnología optimiza el rendimiento de los paneles solares, ajustando la carga para conseguir la mayor eficiencia posible.
Corriente CC estable: Tanto la red como los generadores requieren conversión a CC estable para evitar fluctuaciones que puedan dañar la batería.
Las baterías de almacenamiento de energía, como las que se utilizan en los sistemas solares, normalmente se cargan mediante equipos especializados. Estos son los principales tipos:
Inversores solares: El dispositivo central de un sistema de energía solar, convierte la energía CC generada por los paneles solares en CA. Muchos inversores fotovoltaicos vienen con funciones de gestión de carga integradas, que permiten la conversión y el almacenamiento de energía solar en una batería de almacenamiento de energía.
Controladores de carga: estos dispositivos regulan el voltaje y la corriente entre los paneles solares y las baterías de almacenamiento de energía, asegurando que la batería se cargue al ritmo correcto. Son esenciales para evitar la sobrecarga o la carga insuficiente, lo que puede acortar la vida útil de la batería. Los controladores de carga suelen ser de dos tipos: MPPT y PWM.
Inversores híbridos: estos inversores gestionan el flujo de energía entre la red, los paneles solares y las baterías de almacenamiento. Los inversores híbridos pueden cambiar sin problemas entre fuentes de energía, asegurando que la batería de almacenamiento se cargue de manera óptima cuando brilla el sol y que se utilice la red cuando sea necesario.
En un sistema de almacenamiento de energía solar, las baterías de litio se cargan a través de inversores que se comunican con el Sistema de Gestión de Baterías (BMS). Esta interacción garantiza que la carga sea segura, eficiente y adaptada a las necesidades de la batería.
Comunicación del inversor y la batería
Los sistemas modernos permiten la comunicación entre el BMS y el inversor mediante protocolos como RS485 o CAN. Esto garantiza que el SOC (estado de carga), el voltaje y la temperatura de la batería se controlen y ajusten para una carga óptima.
El inversor consulta al BMS para determinar el estado de la batería y, basándose en la información, ajusta la corriente y el voltaje de carga, reduciendo el riesgo de sobrecarga o sobrecalentamiento.
Proceso de carga del inversor con comunicación
El inversor primero recopila datos del BMS sobre el voltaje actual y el SOC de la batería.
Ajusta la corriente de carga y mantiene un modo de voltaje constante a medida que la batería se acerca a la carga completa.
El control de la temperatura también es crucial y, si la batería se calienta demasiado, el BMS alertará al inversor para que reduzca la corriente de carga y evitar el sobrecalentamiento.
Sin comunicación: riesgos e inconvenientes Si el inversor y el BMS no se comunican, el inversor debe confiar en los parámetros de carga preestablecidos. Esto podría generar ineficiencia o riesgos como cobrar de más o de menos:
El inversor no podría ajustar su estrategia de carga basándose en los datos en tiempo real de la batería.
Sin datos de temperatura del BMS, el inversor podría continuar cargándose incluso si la batería se sobrecalienta, con riesgo de sufrir daños.

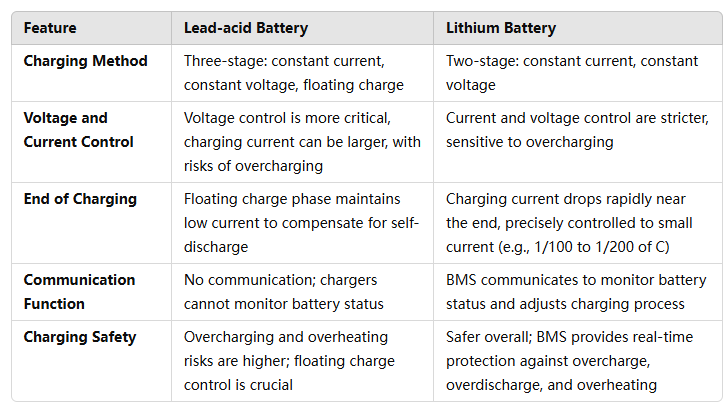

Las baterías de litio y de plomo-ácido tienen estrategias de carga fundamentalmente diferentes debido a sus diferentes características.
Proceso de carga:
Baterías de plomo-ácido: normalmente utilizan un proceso de carga de tres etapas:
Corriente constante (carga con una corriente fija),
Voltaje constante (carga con un voltaje fijo, donde la corriente disminuye),
Flotador (manteniendo el voltaje en un nivel más bajo para contrarrestar la autodescarga).
Baterías de litio: utilice un proceso de carga de dos etapas, que implica:
Corriente constante (CC): una corriente fija hasta que el voltaje de la batería alcanza su límite.
Voltaje constante (CV): una vez que se acerca al límite de voltaje, la corriente cae a medida que la batería alcanza la carga completa.
Control de voltaje y corriente:
Plomo-ácido: Requiere una gestión cuidadosa del voltaje, ya que la sobrecarga puede provocar emisiones de gases y reducir la vida útil de la batería.
Litio: estas baterías suelen tener un voltaje más alto por celda (alrededor de 4,2 V por celda) y necesitan un control de voltaje preciso para evitar la sobrecarga.
Velocidad y eficiencia de carga:
Las baterías de plomo-ácido se cargan más lentamente y no pueden soportar altas corrientes de carga con tanta eficiencia como las baterías de litio.
Las baterías de litio se cargan más rápido y consumen más energía, lo que significa que pueden entregar más energía en un espacio más pequeño, pero requieren sistemas de gestión de carga más avanzados (como BMS) para garantizar la seguridad.
Conclusión
La carga de baterías de litio en sistemas de almacenamiento de energía fotovoltaica requiere equipos y métodos especializados. La carga directa desde paneles solares, la red o generadores es ineficiente y potencialmente dañina debido a la falta de coincidencia entre voltaje y corriente. En cambio, dispositivos como inversores, controladores de carga y BMS garantizan que las baterías de litio se carguen de manera eficiente y segura. Además, las estrategias de carga de las baterías de litio difieren significativamente de las de las baterías de plomo-ácido, por lo que es esencial utilizar el equipo de carga adecuado para un rendimiento y una seguridad óptimos.
