Cómo elegir el Tamaño de cable adecuado para sistemas de almacenamiento de energía

Seleccionar el tamaño de cable correcto es un paso crítico en el diseño e instalación de sistemas de almacenamiento de energía (ESS). El tamaño adecuado del cable afecta directamente la seguridad, la eficiencia, la estabilidad del voltaje y la confiabilidad a largo plazo del sistema. Los cables de tamaño insuficiente pueden provocar sobrecalentamiento, caída excesiva de voltaje y pérdida de energía, mientras que los cables de gran tamaño aumentan costos innecesarios del sistema.

Por qué es importante el tamaño del cable en los sistemas de almacenamiento de energía

En los sistemas de almacenamiento de energía en baterías, los cables transportan altas corrientes CC y CA durante períodos prolongados. El tamaño correcto del cable garantiza:

Rendimiento estable de carga y descarga a largo plazo

Reducción de la pérdida de energía y la generación de calor.

Cumplimiento de las normas de seguridad eléctrica.

Operación confiable en sistemas paralelos y de alta potencia.

Integración más sencilla del sistema con inversores y unidades PCS

Para los contratistas e instaladores de EPC, una guía clara sobre el tamaño de los cables también ayuda a reducir los errores de instalación y los riesgos de mantenimiento posteriores a la instalación.

Factores clave que afectan la selección del tamaño del cable

Antes de seleccionar un tamaño de cable, se deben evaluar los siguientes factores:

1. Nivel de voltaje del sistema (48 V, 96 V, 400 V, 800 V, etc.)

2. Corriente máxima de carga y descarga

3. Longitud del cable y distancia de instalación

4. Configuración en paralelo (número de unidades de batería)

5. Temperatura ambiente y entorno de instalación

6. Códigos y estándares eléctricos locales

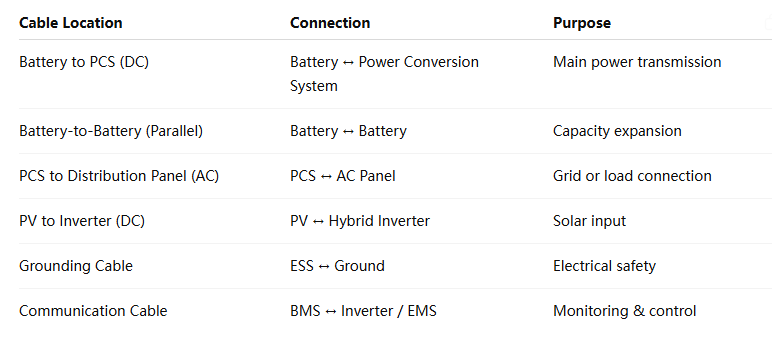

PUNTOS COMUNES DE APLICACIÓN DE CABLES EN ESS

Los sistemas de almacenamiento de energía normalmente requieren cables en varios puntos de conexión clave:

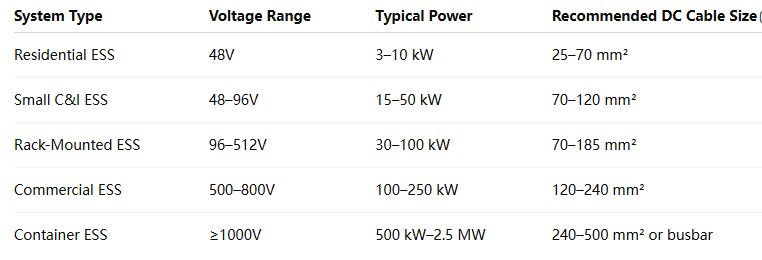

Tamaños de cable CC recomendados (de batería a PCS)

Los cables de CC manejan el flujo de energía central en los sistemas de almacenamiento de energía. La siguiente tabla muestra los rangos de tamaño de cable más utilizados según el tipo de sistema y el voltaje.

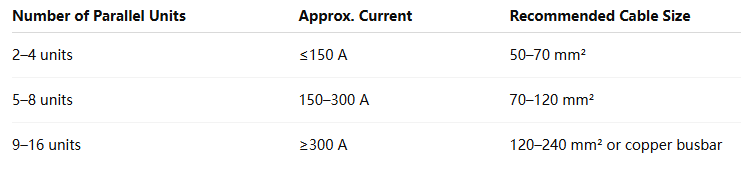

Tamaño del cable de conexión paralela de la batería

Cuando se conectan varias unidades de batería en paralelo, la corriente aumenta significativamente. El tamaño del cable debe escalar en consecuencia.

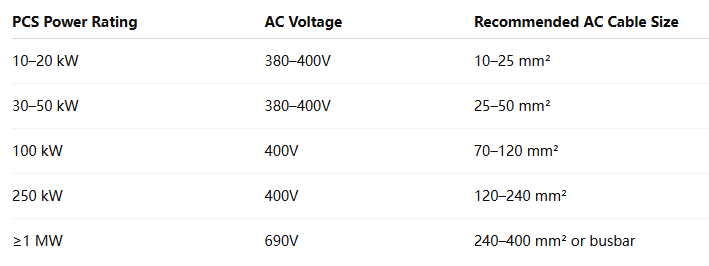

Tamaños de cable de CA recomendados (PCS al panel de distribución)

La selección del cable de CA depende de la potencia nominal del PCS y del voltaje de salida.

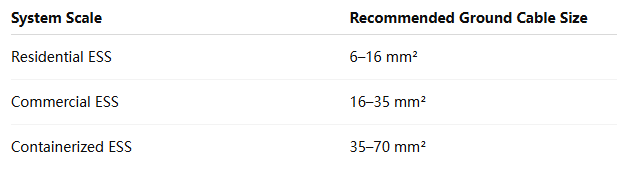

Recomendaciones sobre cables de conexión a tierra

Una conexión a tierra adecuada es esencial para la seguridad y el cumplimiento de ESS.

Mejores prácticas para la selección de cables ESS

Seleccione siempre el tamaño del cable según la corriente continua máxima, no la potencia nominal.

Permitir margen para futuras expansiones en diseños modulares de ESS

Utilice cables de cobre certificados con clasificaciones de aislamiento adecuadas.

Minimiza la longitud del cable para reducir la caída de voltaje y la pérdida de energía.

Siga las recomendaciones del fabricante del inversor y de la batería.

Conclusión

Elegir el tamaño de cable adecuado para los sistemas de almacenamiento de energía es esencial para un funcionamiento seguro, eficiente y confiable. Al comprender el voltaje del sistema, los requisitos actuales y los escenarios de instalación, los EPC y los instaladores pueden mejorar significativamente el rendimiento del sistema y reducir los riesgos a largo plazo.

Los fabricantes que brindan pautas claras sobre el tamaño de los cables ayudan a simplificar la instalación y mejorar la satisfacción del cliente en proyectos de ESS residenciales, comerciales y de servicios públicos.
